Индикатор Ультразвука "Чистон-ИУ2"

Уважаемые покупатели!

ВНИМАНИЕ! В настоящее время на Российском рынке ультразвуковых отпугивателей

появилось огромное количество предприятий, производящих и торгующих откровенно недоброкачественной продукцией – "фейками", вообще не излучающими ультразвук или имеющими уровни звукового давления и алгоритмы работы не действующие на крыс имышей, что дискредитирует саму идею дератизации ультразвуком.

В основном это происходит из-за отсутствия возможности у покупателя произвести хоть какую-то инструментальную проверку уровней ультразвукового давления приобретаемых приборов – на слух определить наличие ультразвука - невозможно.

     С помощью индикатора ультразвукового давления «ЧИСТОН-ИУ2» любой покупатель может НЕЗАВИСИМО и ОБЪЕКТИВНО протестировать уровни ультразвукового давления отпугивателя ЛЮБОГО ПРОИЗВОДИТЕЛЯ, а также понять степень его эффективности.

1. Что необходимо знать о ультразвуке:

Ультразвук это звуковые колебания с частотой выше 20000Гц(20кГц). Ухо человека их не слышит, зато мыши и крысы слышат этот звук превосходно, лучше чем мы в привычном для нас диапазоне в 3-4 раза.
 -Ультразвук, в отличие от простого звука распространяется от излучателей по законам линейной оптики практически как луч света. Может создавать теневые зоны, отражаться от твёрдых поверхностей и сильно поглощаться мягкими. Не проходит сквозь стены.
 - Безопасный уровень воздушного ультразвука для человека при длительном воздействии около 110dB. Крысы и мыши покидают помещение при воздействии ультразвука на их слуховой аппарат, т.е. непосредственно на то место где они находятся при уровне порядка 70dB.


2. Что необходимо знать об отпугивателях:

Ультразвуковые отпугиватели бывают с остронаправленной и круговой диаграммой направленности.
 - Остронаправленные излучают сигнал как луч фонарика прямо, создавая на противоположной стене круглое ультразвуковое пятно и темноту (тишину)вокруг. В качестве
излучателей данных приборов используются ультразвуковые динамики, автопарктроники или алюминиевые чашки с пьезоэлементом. Их плюс – низкая цена.
- При круговой диаграмме направленности прибор создает ультразвуковое давление во все стороны. Для создания такого излучателя нужен большой объем расчетов и серьёзные расходы. Главный плюс – максимальная площадь покрытия.
- Ультразвуковые отпугиватели работают в диапазоне наибольшей чувствительности слуха крыс и мышей т.е 22кГц-70кГц. Излучаемые сигналы как правило, модулируются специально подобранными комбинациями частоты и амплитуды, наиболее неприятными вредителям. Серьезные производители проводят большую и дорогостоящую работу по разработке таких алгоритмов на подопытных животных.

3. Что необходимо знать об установке ультразвуковых отпугивателей в защищаемом помещении:

- Ультразвук распространяется в помещении по законам распространению света. наименьший уровень ультразвуковогодавления в каждой точке помещения должен составлять не менее 70 dB.

- Уровень ультразвукового давления невозможно измерить дешевыми шумомерами, микрофонами и другими не специализированными приборами - они его не слышат! Стоимость самого дешевого ультразвукового измерителя начинается от 1000$ и выше.

- Не стоит доверять рекламным заявлениям недобросовестных производителей с громкими названиями и огромными рекламными бюджетами о тысячах защищаемых квадратных метров одним прибором – это неправда.

- Для эффективной защиты помещения необходима правильная установка ультразвуковых отпугивателей и наличие как минимум простейшего индикатора ультразвука.

- Измерить уровень ультразвукового давления  ЛЮБОГО прибора, ЛЮБОГО производителя вам поможет единственный выпускаемый серийно универсальный индикатор ультразвукового давления «ЧИСТОН-ИУ2».

Руководство по эксплуатации

 индикатора ультразвукового давления «Чистон-ИУ2»

ТУ4277-022-27908182-2016

Назначение устройства:

               Индикатор ультразвукового давления «Чистон-ИУ2» предназначен для  оценки усредненного уровня акустического ультразвукового давления в воздухе в диапазоне от 16 до 70 кГц.

Основное назначение – проверка работоспособности и оценка уровней излучаемого звукового давления ультразвуковых отпугивателей грызунов всех типов на защищаемых объектах.

Устройство и принцип действия прибора

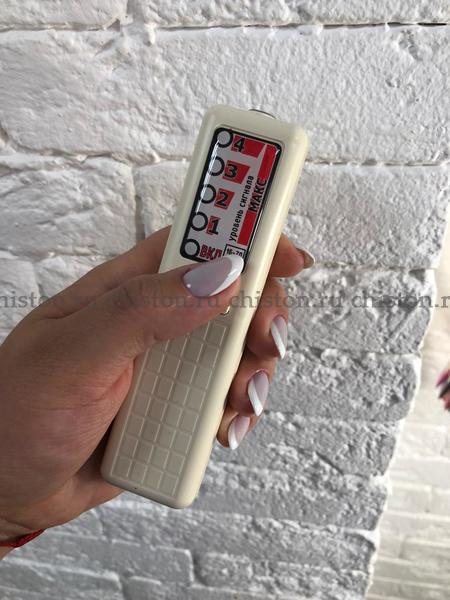

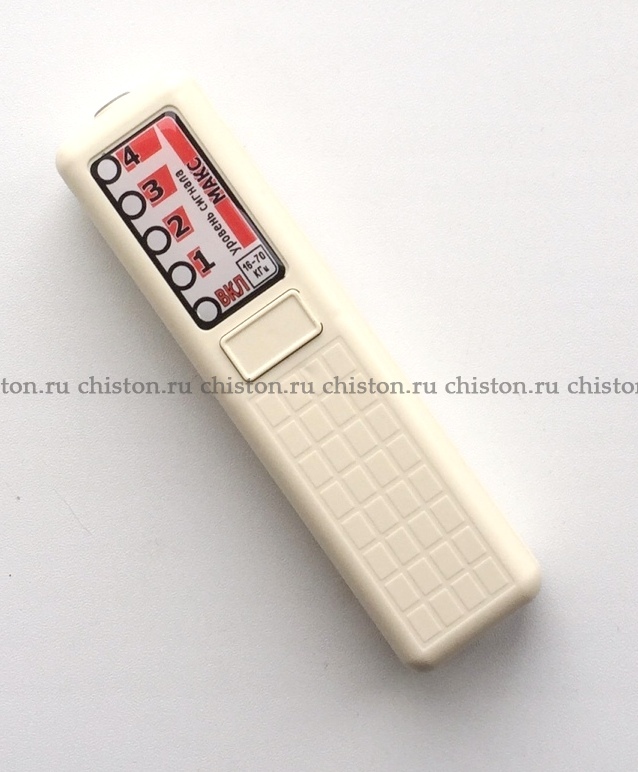

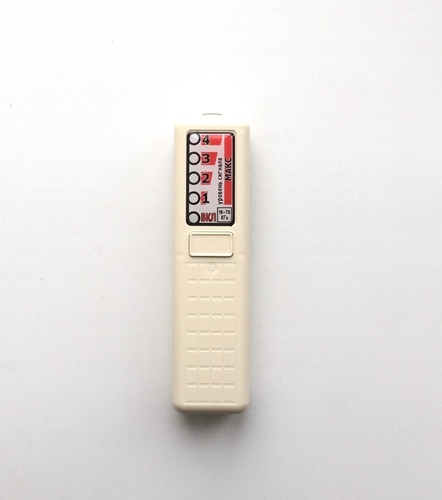

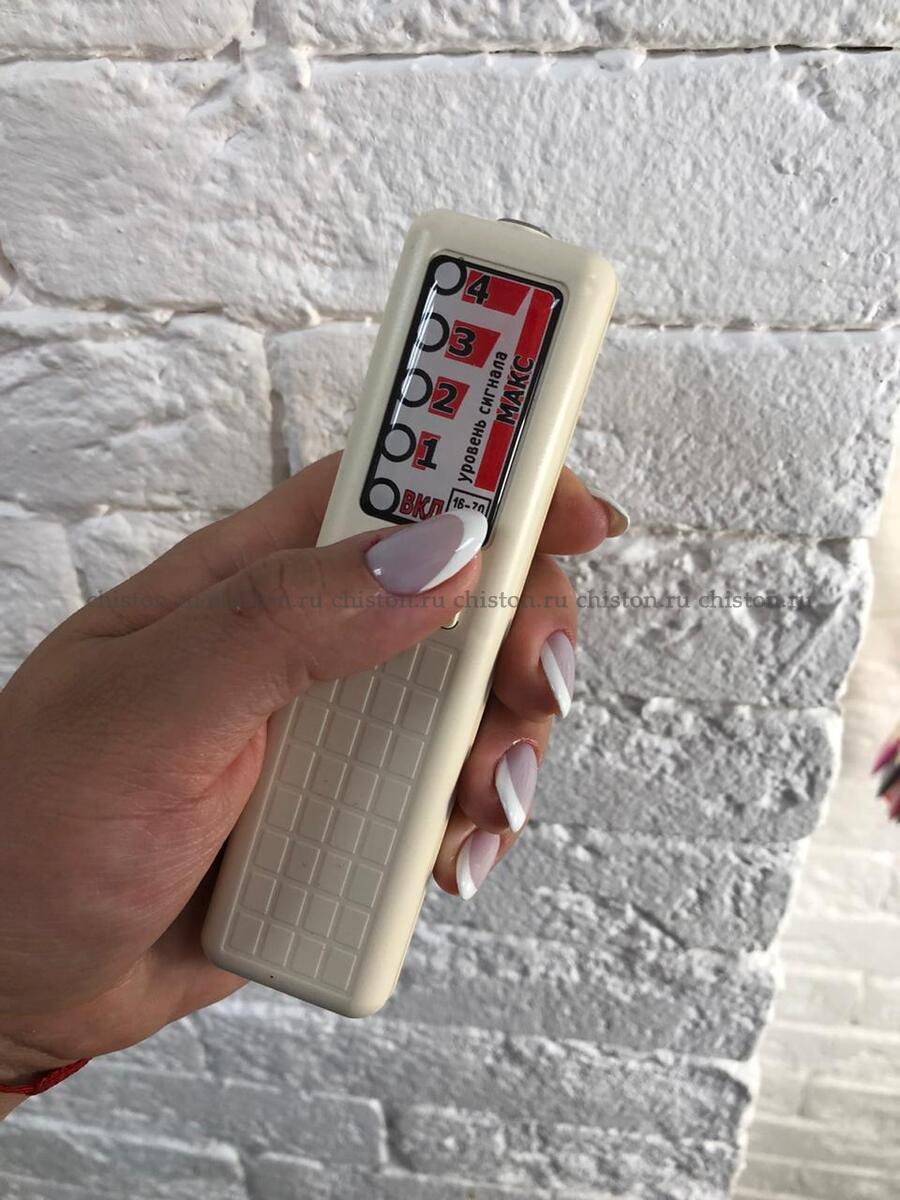

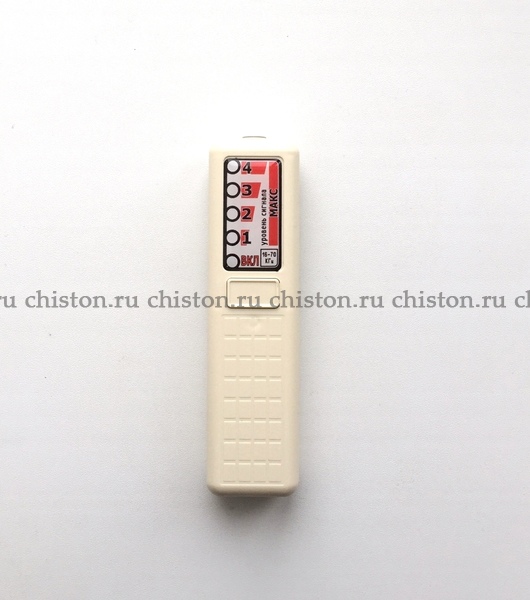

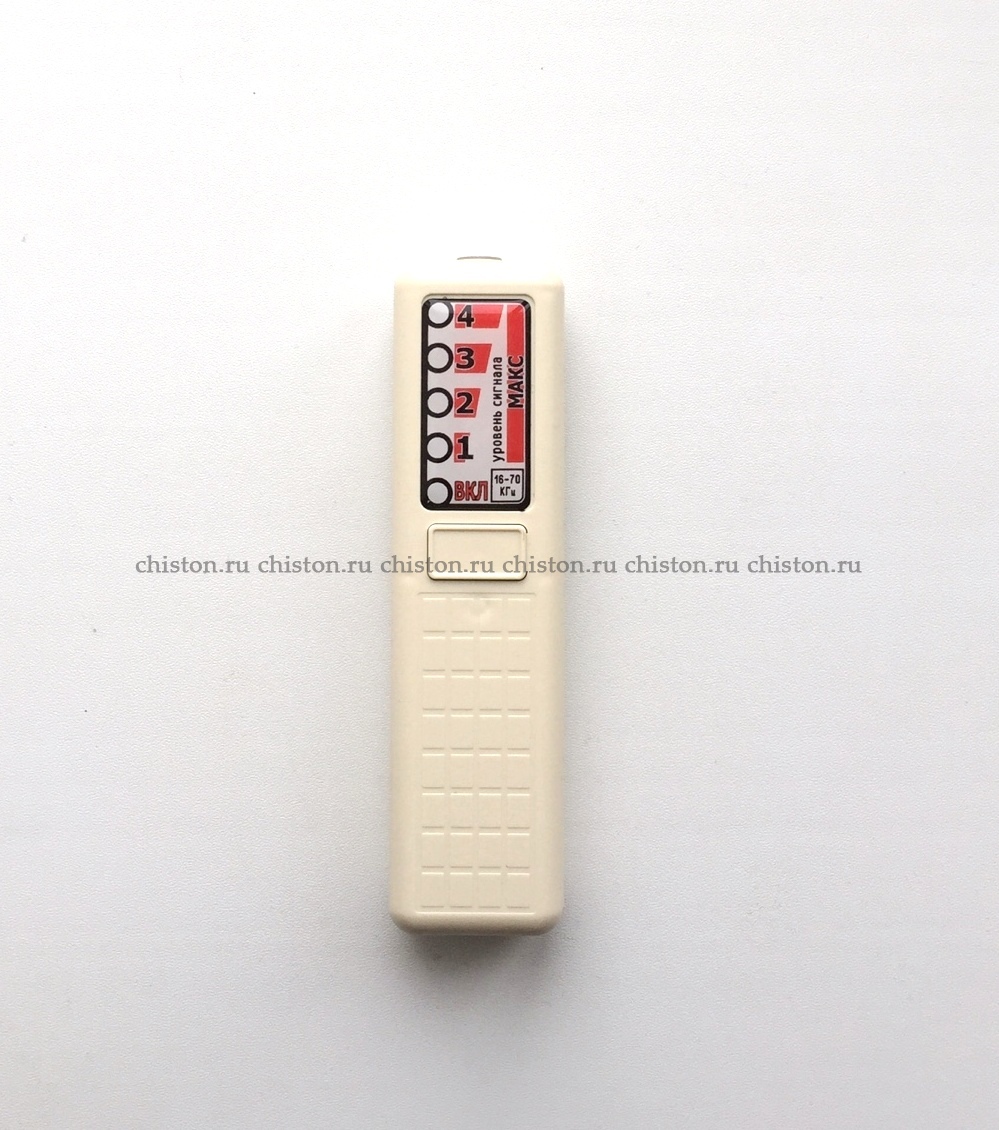

               Индикатор ультразвукового излучения «Чистон-ИУ2» состоит из высоколинейного чувствительного приёмника ультразвука, цифрового блока обработки сигнала, светодиодного индикатора уровня и источника питания. Прибор смонтирован в прямоугольном пластмассовом корпусе с батарейным отсеком, выключателем питания, светодиодными индикаторами. Приёмник ультразвука расположен на передней грани прибора. Работа устройства заключается в преобразовании акустических УЗ колебаний в электрические с выводом значения на линейный светодиодный индикатор.

Работа с индикатором:

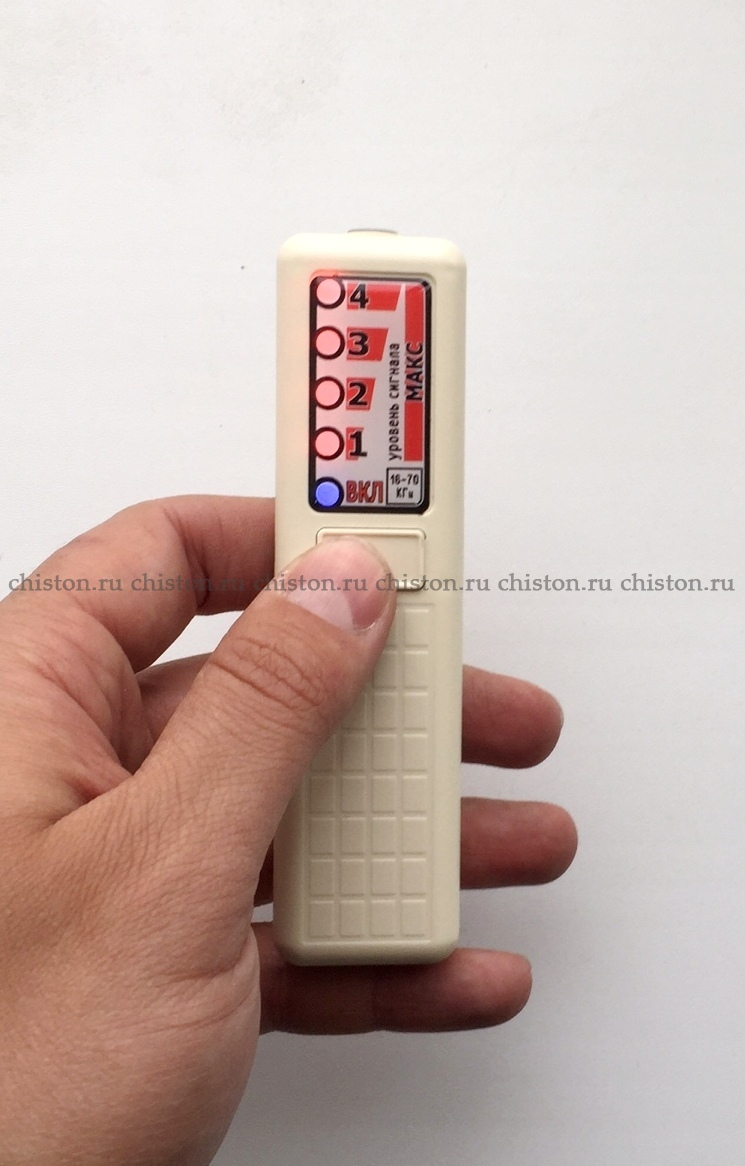

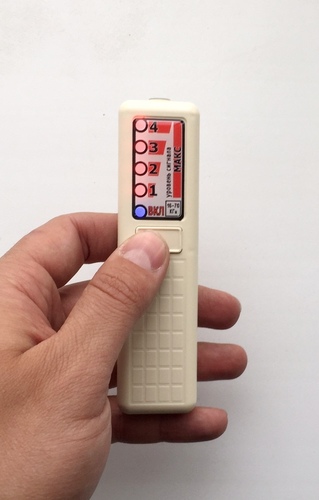

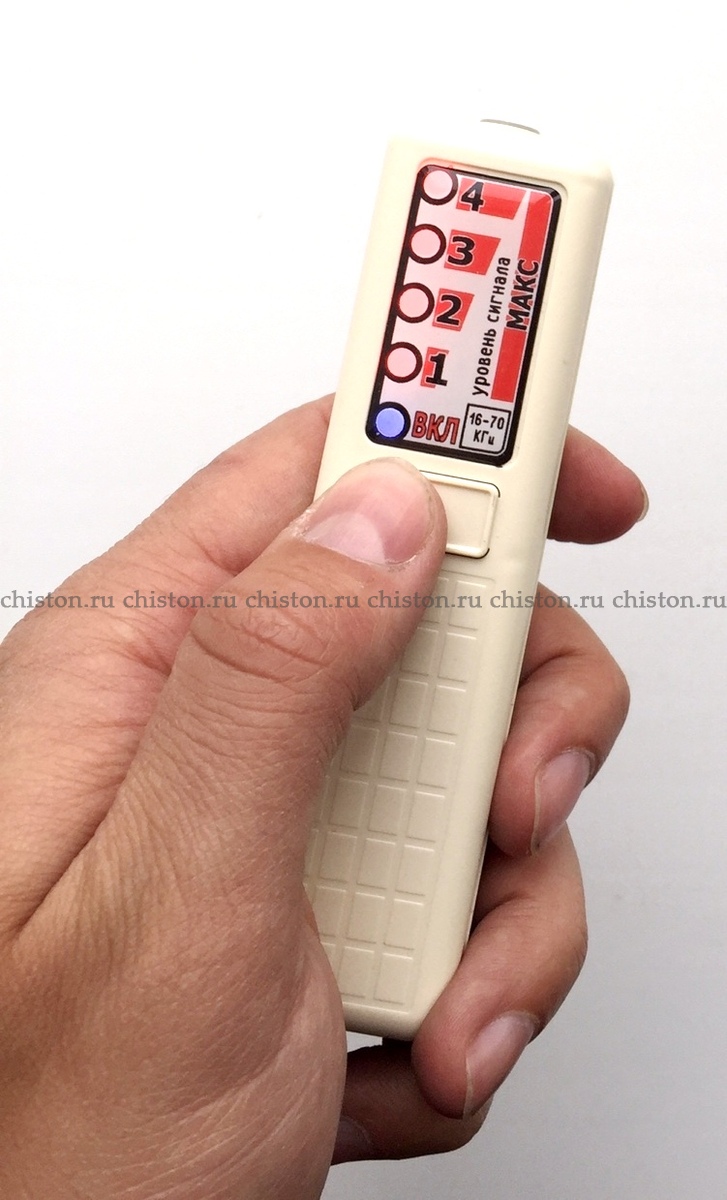

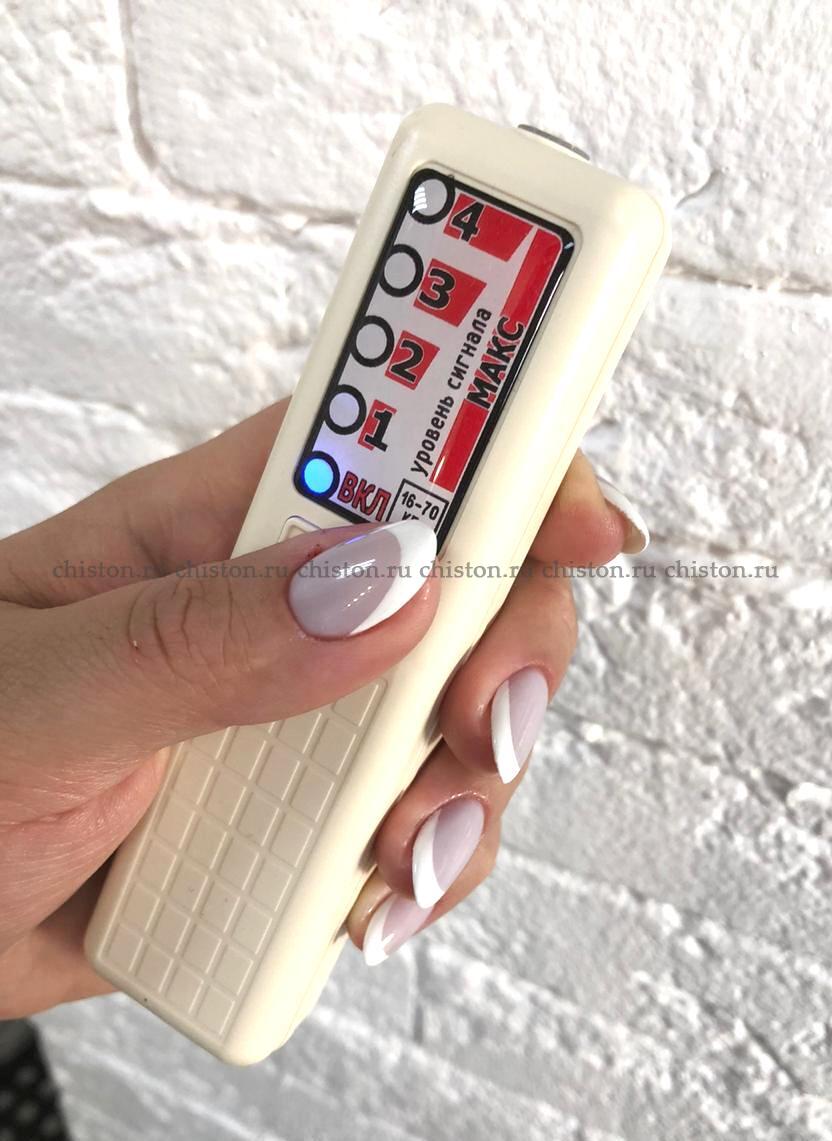

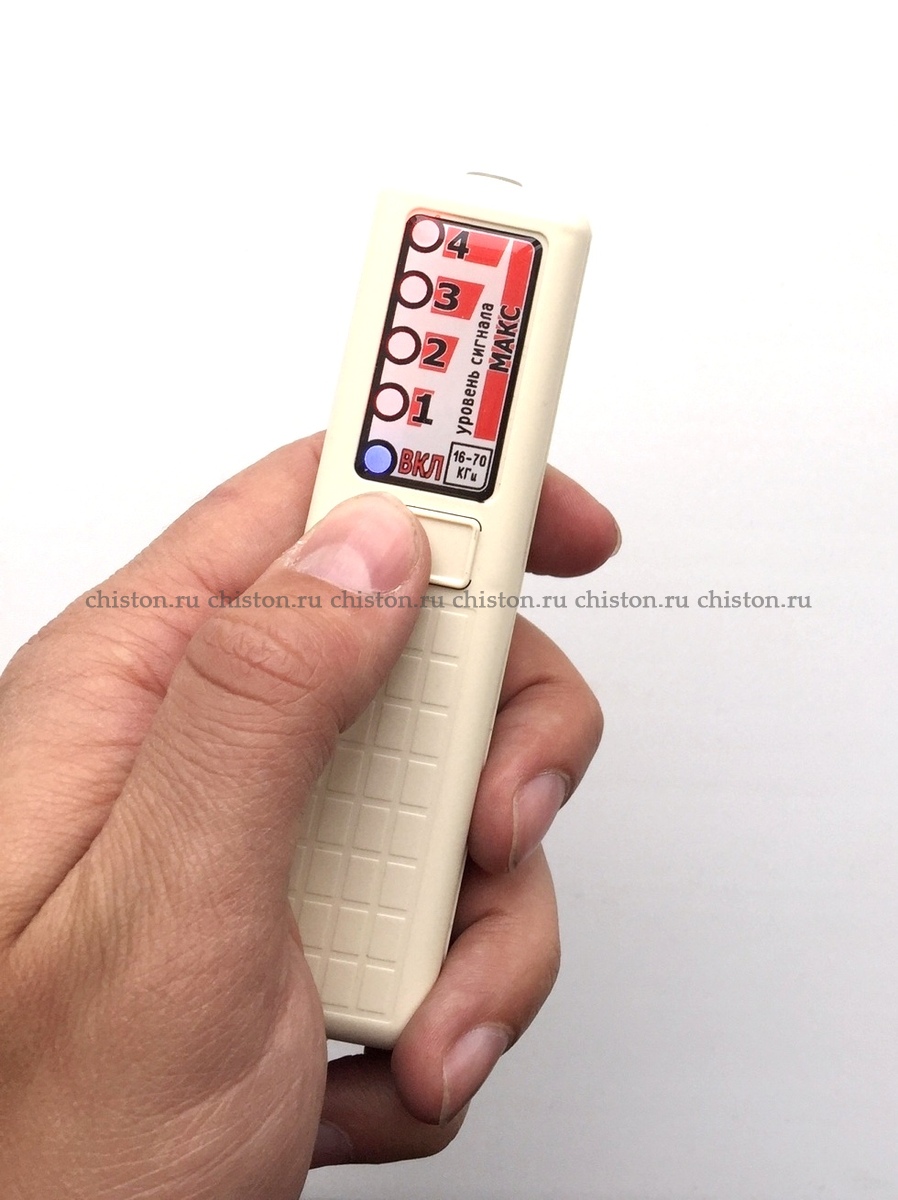

               Включение и выключение производится нажатием на клавишный выключатель на боковой поверхности прибора, при включении проводится тестирование с поочерёдным миганием красных индикаторных светодиодов. Горение синего светодиода обозначает, что устройство включено.

 Работа с индикатором:

1. Определение усредненного уровня ультразвукового давления тестируемого  отпугивателя:

С расстояния 1 метр индикатор направить приемником на источник излучения ультразвука и по шкале красных светодиодов определить уровень:

- Отсутствует свечение красных светодиодов – УЗ давления нет или незначительно.

- Включен один (нижний) светодиод: 50-70 dB

- Включен второй светодиод: 65-85 dB

- Включен третий светодиод: 80-100 dB

- Включен четвёртый светодиод: 95-110 dB

- Все четыре светодиода сразу - более 110db

Внимание: прибор сохраняет работоспособность до 140db

Внимание: при определении диаграмм направленностей излучателей отпугивателей направлять устройство приёмником на отпугиватель.

Для правильной установки ультразвуковых отпугивателей необходимо знать:

1. Уровни УЗ давления в защищаемой точке ниже 70 dB малоэффективно в борьбе с грызунами

2. Длительное воздействие ультразвука свыше 110 dB может оказывать негативное воздействие на организм человека.

Технические характеристики прибора

Индикатор «Чистон-ИУ2» соответствует ТУ4277-022-27908182-2016

1. Габаритные размеры, Д/Ш/В, мм, не более -  185/67/32
2. Напряжение питания – 9в (крона)
3. Ток потребляемый, не более, мА - 40
4. Диапазон частот, не менее, кГц –  16 -70
5. Линейность АЧХ в указанном диапазоне, не хуже, dB - 12
6. Кол-во градаций измеряемого уровня – 6
7. Направленность – Телесный угол 15 градусов
8. Вес, без батарей, не более, г – 105

Условия эксплуатации прибора:

1. Влажность не более 90%.
2. Отсутствие агрессивных жидкостей.
3. Отсутствие сильных электромагнитных излучений
4. Отсутствие сильных перепадов давления воздуха.
5. При наличии посторонних шумов высокой интенсивности, показания прибора могут быть не корректными.
6. Удаление элементов питания при длительном хранении.

Внимание:  категорически запрещается самостоятельная разборка прибора, чистка приёмника воздухом, острыми и твёрдыми предметами, установка элементов питания с нарушением полярности. Не допускать попадания жидкостей! Не использовать устройство при отрицательных температурах.

Безопасность:

1. Индикатор ультразвукового давления «Чистон-ИУ2» является низковольтным оборудованием и не представляет опасности.
2. Утилизацию элементов питания производить в соответствии с Постановлением Правительства РФ от 03.09.2010 N 681
3. Не подлежит обязательной сертификации.

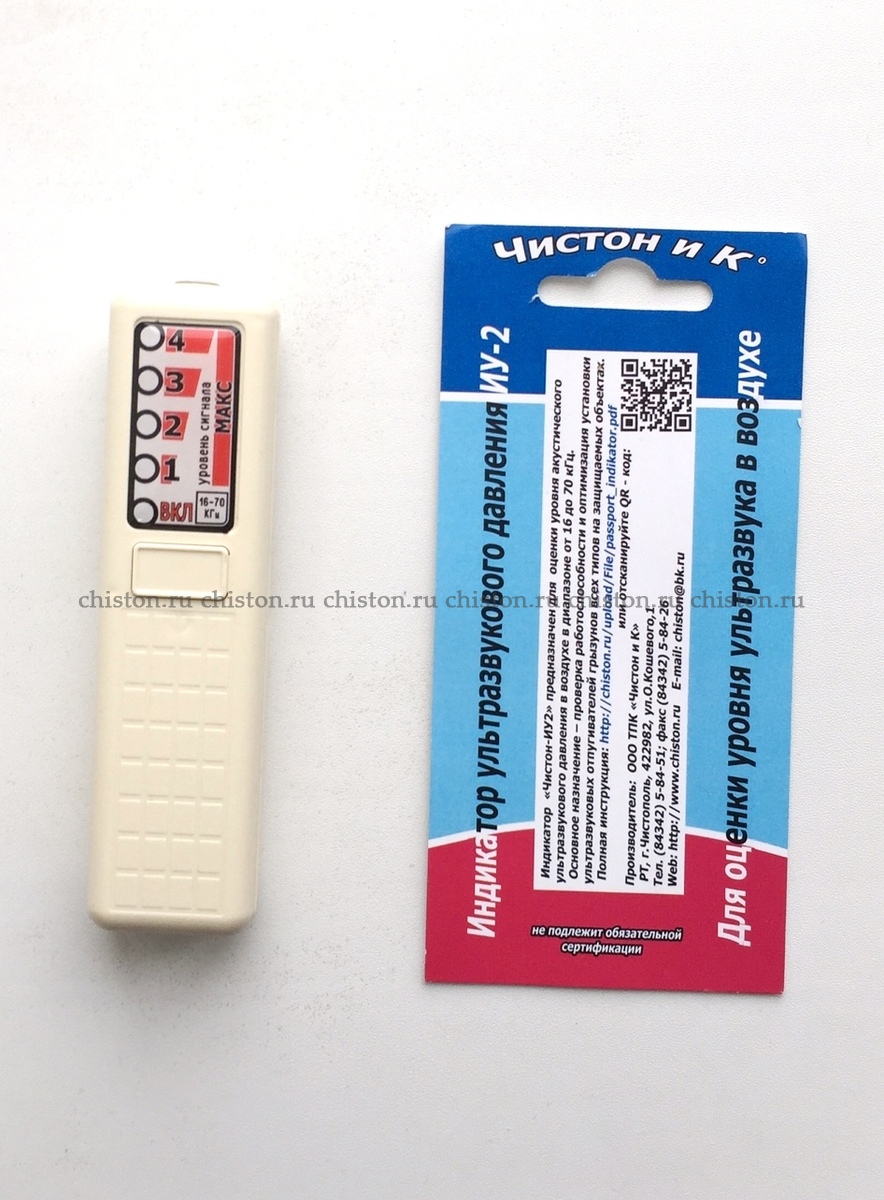

Комплектность

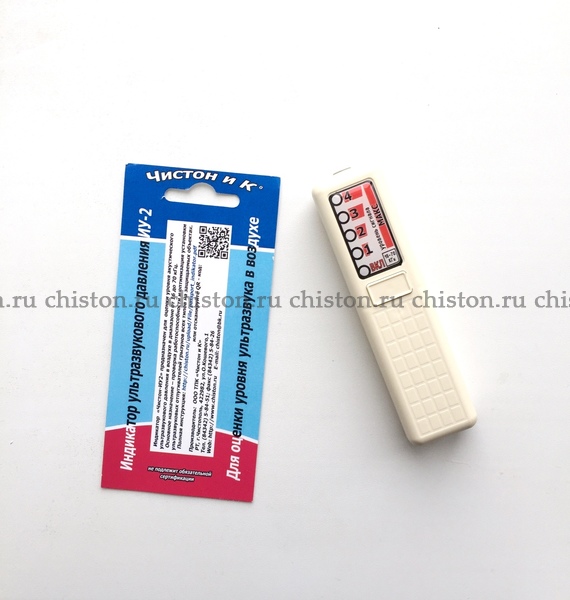

1. Индикатор УЗ излучения «Чистон-ИУ2»
2. Упаковка/гарантийный талон.

Гарантийные обязательства:

1. Изготовитель гарантирует соответствие прибора требованиям ТУ4277-022-27908182-2016 при соблюдении условий эксплуатации, транспортирования и хранения.
2. Гарантийный срок эксплуатации 12 месяцев со дня продажи.
3. В случае выхода прибора из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации, транспортирования, хранения и наличия пломбы изготовителя производитель обязуется осуществить его бесплатный ремонт или замену.
